壹、氣動超(chao)薄球(qiu)閥 產品概(gai)述
川滬公(gong)司(si)生(sheng)產的氣動超(chao)薄球(qiu)閥(亦稱氣動對(dui)夾球(qiu)閥)是引(yin)進意(yi)大利(li)技(ji)術進行國(guo)產化(hua)設(she)計(ji)而發(fa)展出(chu)的新(xin)壹代超短法(fa)蘭距球(qiu)閥，是由單(dan)(雙(shuang))作用(yong)活塞式氣動執(zhi)行器及超薄(bo)球(qiu)閥組(zu)成(cheng)。氣動超(chao)薄球(qiu)閥可配(pei)以閥(fa)門(men)定位器輸入控(kong)制信號(hao)(4-20mADC或1-5VDC)氣源(yuan)即(ji)可(ke)控(kong)制運(yun)轉(zhuan)。亦可(ke)配(pei)行程(cheng)限位開(kai)關(guan)、電磁閥、減(jian)壓(ya)閥(fa)及(ji)0.4～0.7MPa氣源(yuan)可(ke)實現(xian)開(kai)關(guan)操(cao)作，並(bing)送(song)出(chu)二對(dui)無源觸點(dian)信號(hao)指示(shi)閥(fa)門(men)的開(kai)關(guan)。氣動超(chao)薄球(qiu)閥(氣動對(dui)夾球(qiu)閥)球(qiu)芯通道形狀有矩形、V形及(ji)O形。該(gai)系(xi)列(lie)產品具(ju)有結構緊湊(cou)、體(ti)積小、重(zhong)量輕、安裝方(fang)便等特(te)點(dian)。故氣動超(chao)薄球(qiu)閥(氣動對(dui)夾球(qiu)閥)廣泛應用(yong)在(zai)石(shi)油(you)、化(hua)工(gong)、冶(ye)金(jin)、電(dian)站(zhan)、輕工(gong)等領(ling)域，對(dui)油、水(shui)、氣及(ji)紙(zhi)漿或纖(xian)維(wei)狀流體(ti)進行自動調(tiao)節(jie)或(huo)切(qie)斷控(kong)制。
|
|

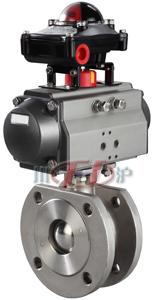

Q671F氣動超(chao)薄球(qiu)閥 |

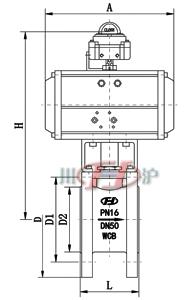

Q671F氣動超(chao)薄球(qiu)閥 連接尺寸(cun)圖(tu) |
二、氣動超(chao)薄球(qiu)閥 主(zhu)要(yao)技術參(can)數(shu)
1、閥體(ti)
| 閥體(ti)形式(shi) |
直(zhi)通鑄造(zao)超(chao)短(duan)閥 |
| 公(gong)稱通徑 |
DN15～150mm |
| 公(gong)稱壓(ya)力(li) |
國(guo)標PN1.6、2.5、4.0、6.4 MPa；美(mei)標ANSI 150、300LB ；日(ri)標JIS 10、20、30K |
| 法(fa)蘭標準 |
JIS、ANSI、GB、JB、HG等 |
| 連(lian)接(jie)形式(shi) |
法(fa)蘭式、對(dui)夾式(shi) |
| 壓(ya)蓋(gai)型(xing)式 |
螺(luo)母壓(ya)緊(jin)式(shi) |
| 密(mi)封填(tian)料 |
V型(xing)聚四(si)氟(fu)乙烯(xi)填料、柔(rou)性(xing)石墨填(tian)料等 |
| 閥(fa)芯(xin)形式(shi) |
O型(xing)球(qiu)體(ti)閥芯(xin) |
| 流量特性(xing) |
近(jin)似快(kuai)開(kai)型(xing) |
2、執(zhi)行器
| 執(zhi)行器型(xing)號 |
GT、SR、ST、AT、AW系(xi)列(lie)單(dan)雙(shuang)作用(yong)氣動執(zhi)行器 |
| 供氣壓(ya)力(li) |
0.4～0.7MPa |
| 氣源(yuan)接(jie)口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫(wen)度(du) |
-20～+90℃ |
| 作用(yong)形式(shi) |
單(dan)作(zuo)用(yong)執(zhi)行機(ji)構(gou)：氣關(guan)式(B)--失(shi)氣時(shi)閥(fa)位開(kai)(FO)；氣開(kai)式(shi)(K)--失(shi)氣時(shi)閥(fa)位關(guan)(FC)
雙作(zuo)用(yong)執(zhi)行機(ji)構(gou)：氣關(guan)式(B)--失(shi)氣時(shi)閥(fa)位保持(chi)(FL)；氣開(kai)式(shi)(K)-- 失(shi)氣時(shi)閥(fa)位保持(chi)(FL) |
| 可(ke)配(pei)附件(jian) |
定位器、電磁閥、空氣過(guo)濾(lv)減(jian)壓(ya)器、保位閥(fa)、行(xing)程開(kai)關(guan)、閥位傳(chuan)送(song)器、手(shou)輪(lun)機(ji)構(gou)等 |
三(san)、氣動超(chao)薄球(qiu)閥 主(zhu)要(yao)性(xing)能指標
| 公(gong)稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 允許(xu)壓(ya)差(MPa) |
≤公(gong)稱壓(ya)力(li) |
| 動作(zuo)範圍(wei) |
0～90° |
| 泄(xie)露(lu)量Q |
按GB/T4213-92，小於(yu)額(e)定KV0.01% (軟(ruan)密封為(wei)零(ling)泄(xie)露(lu)) |
| 基本(ben)誤(wu)差 |
帶(dai)定位器：小於(yu)全(quan)行(xing)程的±2% |
| 回差 |
帶(dai)定位器：小於(yu)全(quan)行(xing)程的2% |
四(si)、氣動超(chao)薄球(qiu)閥 主(zhu)要(yao)性(xing)能規(gui)範
| 試驗壓(ya)力(li)(MPa) |
公(gong)稱壓(ya)力(li)(MPa) |
壓(ya)力(li)級(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
| 強(qiang)度(du)試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
| 密(mi)封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
| 氣密(mi)試驗 |
0.5～0.7MPa |
五(wu)、氣動超(chao)薄球(qiu)閥 外形連(lian)接(jie)尺(chi)寸(cun)
| 公(gong)稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
| A |
根(gen)據閥門(men)壓(ya)力(li)大小(xiao)而定。配(pei)置執(zhi)行器不同，外(wai)形尺(chi)寸(cun)也不相(xiang)同(tong)。可進入氣動執(zhi)行器頁(ye)面(mian)查閱(yue)。 |
註(zhu)：以(yi)上(shang)參(can)數(shu)均以國(guo)標PN1.6MPa為(wei)準，其他(ta)壓(ya)力(li)等級請咨詢公(gong)司(si)技(ji)術部，表中(zhong)尺(chi)寸(cun)為(wei)不(bu)帶(dai)標準附(fu)件(jian)數(shu)據，另(ling)由於(yu)產品改(gai)進技術創新參(can)數(shu)可能(neng)有壹定變(bian)化(hua)，請咨詢公(gong)司(si)技(ji)術部門(men)索取新數(shu)據。
