Q644/5氣動(dong)三通(tong)球(qiu)閥
壹(yi)、氣動(dong)三通(tong)球(qiu)閥 產(chan)品概(gai)述(shu)
本(ben)公司(si)生(sheng)產(chan)的(de)氣動(dong)三通(tong)球(qiu)閥是由(you)角(jiao)行(xing)程活塞式氣動(dong)執(zhi)行(xing)器及三通(tong)球(qiu)閥組(zu)成(cheng)，是壹(yi)種旋(xuan)轉(zhuan)類(lei)切(qie)斷(duan)、調(tiao)節(jie)閥門(men)，具(ju)有(you)關(guan)閉嚴密，結(jie)構緊(jin)湊(cou)，重量(liang)輕(qing)，維修方(fang)便等優(you)點(dian)。氣動(dong)三通(tong)球(qiu)閥可配(pei)以(yi)閥門(men)定位器輸入(ru)控制(zhi)信號(4-20mADC或1-5VDC)氣源(yuan)即(ji)可控制(zhi)運(yun)轉(zhuan)。亦可配(pei)行(xing)程限(xian)位(wei)開關、電磁閥、減壓(ya)閥及0.4-0.7MPa氣源(yuan)可實現(xian)開(kai)關操作(zuo)，並(bing)送出(chu)二(er)對(dui)無源(yuan)觸(chu)點(dian)信(xin)號指(zhi)示閥門(men)的(de)開(kai)關(guan)。兩閥座(zuo)密(mi)封(feng)氣動(dong)三通(tong)球(qiu)閥具(ju)有(you)結(jie)構緊(jin)湊(cou)、外型美(mei)觀、密(mi)封(feng)性(xing)能好(hao)，它(ta)能實現(xian)對(dui)管道中(zhong)介(jie)質(zhi)流向的(de)切(qie)換，也能使相互(hu)垂直(zhi)的(de)兩個通(tong)道(dao)連(lian)通(tong)或關(guan)閉。四閥座(zuo)密(mi)封(feng)氣動(dong)三通(tong)球(qiu)閥具(ju)有(you)造(zao)型美(mei)觀、結(jie)構緊(jin)湊(cou)合(he)理(li)。它不僅(jin)可實現(xian)介(jie)質(zhi)流向的(de)切(qie)換，也可使(shi)三個通(tong)道(dao)相互(hu)連通(tong)，現(xian)時也可關(guan)閉任壹(yi)通(tong)道(dao)，使(shi)另外兩個通(tong)道(dao)連(lian)通(tong)，靈活控制(zhi)管路中介(jie)質(zhi)的(de)合(he)流或分(fen)流。氣動(dong)三通(tong)球(qiu)閥適(shi)用(yong)於供(gong)水、石化、冶金、礦(kuang)山(shan)、輕紡(fang)、能(neng)源(yuan)、造(zao)紙、食(shi)品、鋼(gang)鐵等管(guan)路系統(tong)中(zhong)對(dui)介(jie)質(zhi)流向進(jin)行(xing)切(qie)換以(yi)及對介(jie)質(zhi)的(de)分(fen)流或混合流體。
 |
 |

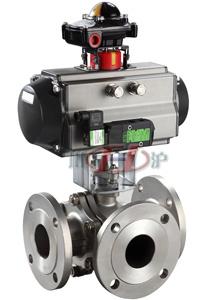

Q644/5氣動(dong)三通(tong)球(qiu)閥 (配(pei)AT氣缸) |
Q644/5氣動(dong)三通(tong)球(qiu)閥 (配(pei)GT氣缸) |
二(er)、氣動(dong)三通(tong)球(qiu)閥 主(zhu)要(yao)技術(shu)參數(shu)
1、閥體(ti)
| 閥體(ti)形(xing)式 | 三通(tong)鑄(zhu)造(zao)球(qiu)型閥 |
|---|---|
| 公(gong)稱通(tong)徑(jing) | DN15～200mm |
| 公(gong)稱壓(ya)力 | 國(guo)標(biao)PN1.6、2.5、4.0、6.4 MPa；美(mei)標(biao)ANSI 150、300LB ；日(ri)標(biao)JIS 10、20、30K |
| 法蘭標(biao)準 | JIS、ANSI、GB、JB、HG等 |
| 連(lian)接(jie)形(xing)式 | 法(fa)蘭式、螺紋式(shi)(適(shi)用(yong)於1/2"～2") |
| 閥蓋(gai)形式(shi) | 整體(ti)式 |
| 壓(ya)蓋(gai)型式 | 壓(ya)板壓(ya)緊(jin)式(shi) |
| 密封(feng)填料(liao) | V型聚(ju)四(si)氟乙烯(xi)填(tian)料(liao)、含(han)浸聚(ju)四(si)氟乙烯(xi)填(tian)料(liao)、石(shi)棉(mian)編織填(tian)料(liao)、柔性(xing)石墨(mo) |
| 閥芯(xin)形(xing)式 | O型球(qiu)體(ti)閥芯(xin) |
| 流量特性(xing) | 快(kuai)開特性(xing) |
2、執(zhi)行(xing)器
| 執(zhi)行(xing)器型號 | GT、SR、ST、AT、AW系(xi)列單(dan)雙(shuang)作(zuo)用(yong)氣動(dong)執(zhi)行(xing)器 |
|---|---|
| 供(gong)氣壓(ya)力 | 0.4～0.7MPa |
| 氣源(yuan)接(jie)口(kou) | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境(jing)溫度 | -20～+90℃ |
| 作(zuo)用(yong)形式 | 單(dan)作(zuo)用(yong)執(zhi)行(xing)機(ji)構(gou)：氣關式(B)--失氣時閥位(wei)開(kai)(FO)；氣開式(K)--失氣時閥位(wei)關(guan)(FC) 雙作(zuo)用(yong)執(zhi)行(xing)機(ji)構(gou)：氣關式(B)--失氣時閥位(wei)保(bao)持(FL)；氣開式(K)-- 失氣時閥位(wei)保(bao)持(FL) |
| 可配(pei)附(fu)件(jian) | 定位器、電磁閥、空(kong)氣過濾(lv)減壓(ya)器、保(bao)位(wei)閥、行(xing)程開(kai)關、閥位(wei)傳(chuan)送器(qi)、手(shou)輪機(ji)構(gou)等 |
三、氣動(dong)三通(tong)球(qiu)閥 閥門(men)控制(zhi)方(fang)式
氣動(dong)三通(tong)球(qiu)閥分(fen)L型和T型，介(jie)質(zhi)流通(tong)方(fang)向見(jian)下圖(tu)。L型氣動(dong)三通(tong)球(qiu)閥適(shi)用(yong)於介(jie)質(zhi)流向的(de)切(qie)換，能(neng)使相互(hu)垂直(zhi)的(de)兩個通(tong)道(dao)連(lian)通(tong)：T型氣動(dong)三通(tong)球(qiu)閥適(shi)用(yong)於介(jie)質(zhi)的(de)分(fen)流、合流或流向 切(qie)換，T型孔道可以(yi)使(shi)三個通(tong)道(dao)互(hu)相連通(tong)或使(shi)其中(zhong)兩個通(tong)道(dao)連(lian)通(tong)，氣動(dong)三通(tong)球(qiu)閥壹(yi)般采(cai)用(yong)兩個閥座(zuo)結(jie)構，亦可根(gen)據(ju)用(yong)戶要(yao)求采(cai)用(yong)四閥座(zuo)結(jie)構。
 |
四、氣動(dong)三通(tong)球(qiu)閥 主(zhu)要(yao)性(xing)能指(zhi)標(biao)
| 公稱通(tong)徑(jing) DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允(yun)許(xu)壓(ya)差(MPa) | ≤公稱壓(ya)力 | |||||||||||||
| 動(dong)作(zuo)範圍(wei) | 0～90° | |||||||||||||
| 泄露(lu)量Q | 軟密封(feng)為零泄露(lu) | |||||||||||||
| 基(ji)本(ben)誤差 | 帶定位器：小於全行(xing)程的(de)±2% | |||||||||||||
| 回差 | 帶定位器：小於全行(xing)程的(de)2% | |||||||||||||
五(wu)、氣動(dong)三通(tong)球(qiu)閥 尺(chi)寸(cun)圖
 |
 |
 |
Q644/5氣動(dong)三通(tong)球(qiu)閥 開(kai)關(guan)型 |
Q644/5氣動(dong)三通(tong)球(qiu)閥 調(tiao)節(jie)型 |
Q644/5氣動(dong)三通(tong)球(qiu)閥 側(ce)視(shi)圖(tu) |
六、氣動(dong)三通(tong)球(qiu)閥 外形(xing)連(lian)接(jie)尺(chi)寸(cun)
| 公稱通(tong)徑(jing) DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | 根(gen)據(ju)所(suo)配執(zhi)行(xing)機(ji)構(gou)而(er)定 | |||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 |
| A、A1 | 根據閥門(men)所(suo)需力矩而(er)定，配置機(ji)型不同(tong)，外形(xing)尺(chi)寸(cun)也不相同 | |||||||||||
註(zhu)：以上(shang)參數(shu)均(jun)以國(guo)標(biao)PN1.6MPa為準(zhun)，其他(ta)壓(ya)力等級(ji)請(qing)咨(zi)詢公司(si)技術(shu)部(bu)，表(biao)中(zhong)尺(chi)寸(cun)為不帶(dai)標(biao)準附(fu)件(jian)數(shu)據(ju)，另由於產(chan)品改(gai)進(jin)技術(shu)創(chuang)新(xin)參(can)數(shu)可能(neng)有(you)壹(yi)定變化，請(qing)咨(zi)詢公司(si)技術(shu)部(bu)門(men)索取(qu)新(xin)數據(ju)。
|
|
