Q641F46氣動(dong)襯(chen)氟(fu)球閥
壹(yi)、氣動(dong)襯(chen)氟(fu)球閥 產(chan)品(pin)概述(shu)
Q641F46氣動(dong)襯(chen)氟(fu)球閥是采用(yong)氣動(dong)執(zhi)行器與(yu)襯(chen)氟(fu)球閥組成，閥門(men)采用(yong)氟(fu)塑料作(zuo)為內襯(chen)，並配之(zhi)以(yi)新型(xing)的帶(dai)桿(gan)球體結構(gou)，再加(jia)上(shang)其(qi)獨特(te)的彈性唇(chun)式密封(feng)座(zuo)結構(gou)，使其(qi)具(ju)有普(pu)通球閥的各項(xiang)優點，能在(zai)大(da)壓差和(he)較大(da)的溫差變化範(fan)圍(wei)內(nei)具(ju)有高(gao)密封(feng)性能和(he)低(di)操(cao)作扭(niu)矩(ju)。氣動(dong)襯(chen)氟(fu)球閥可(ke)作開(kai)關(guan)或調節(jie)之(zhi)用(yong)，耐(nai)腐蝕(shi)氣動(dong)球閥適(shi)用(yong)於(yu)各種(zhong)工業(ye)管(guan)道中(zhong)液體和(he)氣體的輸(shu)送(song)(包括(kuo)蒸氣)，在各種酸、堿(jian)、鹽(yan)類等(deng)強腐(fu)蝕(shi)性(xing)介質(zhi)中(zhong)均能很(hen)好地工作(zuo)。全(quan)通徑(jing)氣動(dong)襯(chen)氟(fu)球閥提(ti)供(gong)大(da)的流量，並可(ke)用(yong)於(yu)掃(sao)線(xian)清(qing)洗(xi)或隔離輸(shu)送(song)的管道。
氣動(dong)襯(chen)氟(fu)球閥廣(guang)泛適(shi)用(yong)於(yu)各種(zhong)不(bu)同類(lei)型(xing)工(gong)業(ye)管(guan)道中(zhong)液體和(he)氣體(包括(kuo)蒸氣)的輸(shu)送(song)，特(te)別是具(ju)有嚴(yan)重(zhong)腐(fu)蝕(shi)性(xing)介質(zhi)的使用(yong)場(chang)合，如：硫酸、氫(qing)氟酸、磷(lin)酸、氯(lv)氣、強堿、王水等具(ju)有強(qiang)腐蝕(shi)性(xing)的介質(zhi)。
|
|

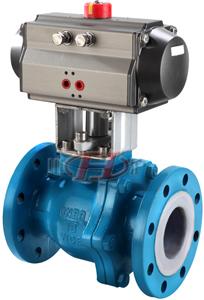

Q641F46氣動(dong)襯(chen)氟(fu)球閥 |

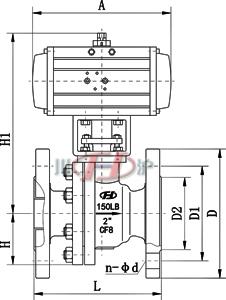

Q641F46氣動(dong)襯(chen)氟(fu)球閥 連(lian)接(jie)尺(chi)寸(cun)圖 |
二、氣動(dong)襯(chen)氟(fu)球閥 主(zhu)要技(ji)術參數
1、閥體
| 閥體形式(shi) |
兩段式(shi)鑄造閥體(內襯(chen)四(si)氟(fu)) |
| 公(gong)稱通徑(jing) |
DN15～DN400 |
| 公(gong)稱壓力(li) |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法(fa)蘭(lan)標(biao)準 |
GB、JB、HG、JIS、ANSI、DIN |
| 連接(jie)形(xing)式(shi) |
法(fa)蘭(lan)式 |
| 壓蓋(gai)型(xing)式(shi) |
螺(luo)栓(shuan)壓緊(jin)式 |
| 適(shi)用(yong)溫(wen)度 |
-40～+180℃ |
| 球體形式(shi) |
"O"型(xing)全(quan)襯(chen)氟(fu)球體 |
| 流量特(te)性 |
近似(si)快開(kai)特(te)性 |
| 密封(feng)填料 |
V型(xing)聚(ju)四(si)氟(fu)乙(yi)烯(xi)填(tian)料、柔(rou)性石(shi)墨填料等(deng) |
2、執(zhi)行器
| 執(zhi)行器型(xing)號(hao) |
GT、SR、ST、AT、AW系(xi)列(lie)單雙作用(yong)氣動(dong)執(zhi)行器 |
| 供(gong)氣壓力(li) |
0.4～0.7MPa |
| 氣源接(jie)口(kou) |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境(jing)溫(wen)度 |
-20～+90℃ |
| 作(zuo)用(yong)形(xing)式 |
單作用(yong)執(zhi)行機構(gou)：氣關(guan)式(B)--失氣時閥位(wei)開(kai)(FO)；氣開(kai)式(K)--失(shi)氣時閥位(wei)關(guan)(FC)
雙作用(yong)執(zhi)行機構(gou)：氣關(guan)式(B)--失氣時閥位(wei)保(bao)持(chi)(FL)；氣開(kai)式(K)-- 失(shi)氣時閥位(wei)保(bao)持(chi)(FL) |
| 可(ke)配附件 |
定位器、電(dian)磁閥、空(kong)氣過濾減壓器(qi)、保(bao)位(wei)閥、行程開(kai)關(guan)、閥位(wei)傳送(song)器、手(shou)輪(lun)機構(gou)等 |
三(san)、氣動(dong)襯(chen)氟(fu)球閥 主(zhu)要性(xing)能指(zhi)標(biao)
| 公(gong)稱通徑(jing) DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 允(yun)許壓差(MPa) |
≤公(gong)稱壓力(li) |
| 動(dong)作(zuo)範圍(wei) |
0～90° |
| 泄(xie)露量Q |
軟密封(feng)VI級(ji) |
| 基(ji)本(ben)誤差 |
帶(dai)定(ding)位器：小(xiao)於(yu)全(quan)行程的±2% |
| 回差 |
帶(dai)定(ding)位器：小(xiao)於(yu)全(quan)行程的2% |
四(si)、氣動(dong)襯(chen)氟(fu)球閥 零(ling)件材(cai)料
| 閥體 |
鑄鐵(tie)、鑄鋼(gang)、不(bu)銹鋼+F46 |
| 閥芯(xin) |
不(bu)銹鋼+聚(ju)四(si)氟(fu)依稀(xi)(F46) |
| 閥座(zuo) |
聚(ju)四(si)氟(fu)依稀(xi)(F46) |
| 閥桿(gan) |
2Cr13+F46 |
| 填(tian)料 |
柔(rou)性石(shi)墨、聚(ju)四(si)氟(fu)依稀(xi) |
| 支(zhi)架 |
鑄(zhu)鐵(tie)、鑄(zhu)鋼、不(bu)銹鋼 |
| 聯軸器 |
25、35、45 |
五(wu)、氣動(dong)襯(chen)氟(fu)球閥 外形連(lian)接(jie)尺(chi)寸(cun)
| 公(gong)稱通徑(jing) DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根(gen)據所(suo)配氣動(dong)執(zhi)行機構(gou)而定(ding) |
| A |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
註(zhu)：以(yi)上參(can)數均以(yi)國標(biao)PN1.6MPa為準，其(qi)他(ta)壓力(li)等(deng)級(ji)請(qing)咨(zi)詢(xun)公(gong)司技(ji)術部，表中(zhong)尺寸(cun)為不(bu)帶(dai)標(biao)準附件數據，另(ling)由於(yu)產品(pin)改進(jin)技(ji)術創(chuang)新參(can)數(shu)可能有(you)壹(yi)定(ding)變化，請(qing)咨(zi)詢(xun)公(gong)司技(ji)術部門(men)索取(qu)新數(shu)據(ju)。
