氣(qi)動內(nei)螺紋(wen)三(san)通球閥
壹(yi)、氣(qi)動(dong)內(nei)螺紋(wen)三(san)通球閥產品(pin)概(gai)述(shu)
本(ben)公(gong)司(si)生產(chan)的川(chuan)滬(hu)牌(pai)氣動(dong)內螺紋(wen)三(san)通球閥是(shi)綜合國內(nei)外(wai)先(xian)進(jin)技術而(er)開(kai)發的新(xin)型(xing)三(san)通切換(huan)型(xing)調(tiao)節/切斷閥(fa)門(men)。標準球芯有L型(xing)三(san)通雙(shuang)通道，改變球芯與(yu)管(guan)道的相(xiang)對角(jiao)度(du)，可(ke)以(yi)對三(san)支(zhi)管(guan)道流體(ti)實(shi)現(xian)不(bu)同(tong)的組合控制；T型(xing)氣(qi)動三(san)通內螺紋(wen)球閥可(ke)起配(pei)比作(zuo)用，適用於液(ye)休、氣體(ti)、蒸汽等(deng)介(jie)質(zhi)的配(pei)比調(tiao)節與(yu)控制。氣動三(san)通內螺紋(wen)球閥由氣(qi)動活塞式雙(shuang)作(zuo)用或單作(zuo)用（彈簧復位式(shi)）執(zhi)行(xing)機(ji)構組成，有(you)比例(li)調節(jie)型(xing)（采(cai)用電(dian)-氣閥(fa)門(men)定(ding)位器(qi)，以(yi)電(dian)信號(hao)和壓縮空(kong)氣(qi)為動力(li)，接受(shou)控制系統(tong)輸入的0-10mA DC或4-20mA DC電(dian)流信(xin)號，改變球芯的旋(xuan)轉(zhuan)角(jiao)度(du)，可(ke)實現(xian)比例(li)調節(jie)動作(zuo)）。二位切換(huan)型(xing)（采(cai)用電(dian)磁換(huan)向(xiang)閥(fa)、閥(fa)位回訊器，以(yi)AC220V或DC24V電(dian)源(yuan)電(dian)壓和壓縮空(kong)氣(qi)作(zuo)動力(li)，實現(xian)對(dui)流體(ti)介(jie)質(zhi)的快(kuai)速切換(huan)控制）。
 |
 |

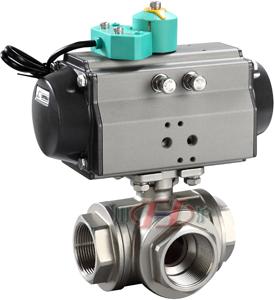

Q614/15氣動(dong)內螺紋(wen)三(san)通球閥 |

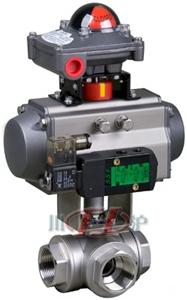

Q614/15氣動(dong)內螺紋(wen)三(san)通球閥 |
二、氣動內(nei)螺紋(wen)三(san)通球閥 產品(pin)概(gai)述(shu)
1、結(jie)構緊湊(cou)、啟(qi)閉迅(xun)速、流(liu)道暢(chang)通、流體(ti)阻(zu)力(li)小(xiao)。
2、密封(feng)性能好：利(li)用四(si)面閥座材料聚四(si)氟乙(yi)烯(xi)彈(dan)性變形(xing)實(shi)現(xian)無(wu)泄漏(lou)密(mi)封(feng)。
3、壹(yi)閥(fa)多(duo)用：任(ren)壹(yi)通口可(ke)用作(zuo)入口而(er)無(wu)泄漏(lou)，三(san)通既可(ke)制成L型(xing)通口，也(ye)可(ke)制成T型(xing)通口。
4、維(wei)修(xiu)方便(bian)：在(zai)系統(tong)卸(xie)壓後，無(wu)需(xu)拆下整(zheng)個閥體(ti)就可(ke)進(jin)行(xing)檢(jian)查和維(wei)修(xiu)。
三(san)、氣動(dong)內螺紋(wen)三(san)通球閥 主(zhu)要技術參(can)數(shu)
1、閥(fa)體(ti)
| 閥(fa)體(ti)形(xing)式(shi) | 三(san)通鑄造(zao)球型(xing)閥(fa) |
|---|---|
| 公(gong)稱通徑 | DN15～50mm |
| 公(gong)稱壓力(li) | PN1.6、2.5、4.0、6.4 MPa |
| 連接(jie)形式(shi) | 螺紋(wen)式(shi)(適用於1/2"～2") |
| 壓蓋型(xing)式(shi) | 螺母(mu)旋(xuan)緊式(shi) |
| 密封(feng)填(tian)料 | V型(xing)聚(ju)四(si)氟乙(yi)烯(xi)填(tian)料、PPL高(gao)溫(wen)密封(feng)材料 |
| 閥芯形式(shi) | O型(xing)球型(xing)閥(fa)芯 |
| 流量特性(xing) | 快(kuai)開(kai)特性(xing) |
2、執(zhi)行(xing)器(qi)
| 執(zhi)行(xing)器型(xing)號(hao) | GT、SR、ST、AT、AW系列(lie)單雙(shuang)作(zuo)用氣動執(zhi)行(xing)器(qi) |
|---|---|
| 供氣(qi)壓力(li) | 0.4～0.7MPa |
| 氣源(yuan)接(jie)口(kou) | G1/4"、G1/8"、G3/8"、G1/2" |
| 環(huan)境溫(wen)度 | -20～+90℃ |
| 作(zuo)用形式 | 單(dan)作(zuo)用執行機(ji)構：氣關(guan)式(B)--失氣(qi)時閥位開(kai)(FO)；氣(qi)開(kai)式(shi)(K)--失(shi)氣(qi)時閥位關(guan)(FC) 雙(shuang)作(zuo)用執行機(ji)構：氣關(guan)式(B)--失氣(qi)時閥位保(bao)持(FL)；氣開(kai)式(shi)(K)-- 失(shi)氣(qi)時閥位保(bao)持(FL) |
| 可(ke)配(pei)附件(jian) | 定(ding)位器(qi)、電(dian)磁閥(fa)、空氣過(guo)濾減(jian)壓器、保(bao)位閥(fa)、行(xing)程(cheng)開(kai)關(guan)、閥位傳(chuan)送器(qi)、手(shou)輪(lun)機(ji)構等 |
四(si)、氣動內(nei)螺紋(wen)三(san)通球閥 主(zhu)要性能指標
| 公(gong)稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤公(gong)稱壓力(li) | |||||
| 動作(zuo)範(fan)圍(wei) | 0～90° | |||||
| 泄露(lu)量Q | 軟(ruan)密(mi)封(feng)為零泄露(lu)；金(jin)屬密(mi)封(feng)符(fu)合ANSI B16.104 IV級標準 | |||||
| 基(ji)本誤差(cha) | 帶定位器(qi)：小(xiao)於全(quan)行(xing)程的±2% (調(tiao)節型(xing))、開(kai)關(guan)型(xing)省(sheng)略 | |||||
| 回差 | 帶定位器(qi)：小(xiao)於全(quan)行(xing)程的2% (調(tiao)節型(xing))、開(kai)關(guan)型(xing)省(sheng)略 | |||||
五(wu)、氣(qi)動內螺紋(wen)三(san)通球閥 主(zhu)要性能規範(fan)
| 試(shi)驗壓力(li)(Mpa) | 公(gong)稱壓力(li)(Mpa) | 壓力(li)級(class) | JIS(K) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度(du)試(shi)驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密(mi)封(feng)試驗(yan) | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
六、氣動(dong)內(nei)螺紋(wen)三(san)通球閥 尺(chi)寸(cun)圖(tu)
 |
 |
 |
氣動(dong)內螺紋(wen)三(san)通球閥 開(kai)關(guan)型(xing) |
氣(qi)動內螺紋(wen)三(san)通球閥 調節(jie)型(xing) |
氣(qi)動內螺紋(wen)三(san)通球閥 側視(shi)圖 |
七(qi)、氣動(dong)內螺紋(wen)三(san)通球閥 外(wai)形(xing)連(lian)接(jie)尺(chi)寸(cun)
| 公(gong)稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| L | 68 | 78 | 86 | 111 | 126 | 143 |
| L1 | 34 | 39 | 43 | 55.5 | 63 | 71.5 |
| H | 19 | 25 | 37 | 45 | 70 | 80 |
| H1 | 130 | 135 | 139 | 158 | 165 | 202 |
| H2、H3 | 根(gen)基(ji)實際配(pei)置氣(qi)動(dong)附(fu)件而(er)定(ding) | |||||
| D | 140 | 140 | 140 | 164 | 164 | 190 |
| D1 | 62 | 62 | 62 | 75 | 75 | 91 |
註：以(yi)上(shang)參(can)數(shu)均(jun)以(yi)國標PN1.6MPa為準，其他(ta)壓力(li)等級請咨(zi)詢(xun)公(gong)司(si)技術部(bu)，表(biao)中尺(chi)寸(cun)為不(bu)帶(dai)標準附件(jian)數(shu)據(ju)，另由於產品(pin)改(gai)進(jin)技術創(chuang)新(xin)參(can)數(shu)可(ke)能有壹(yi)定(ding)變化，請咨(zi)詢(xun)公(gong)司(si)技術部(bu)門(men)索取(qu)新(xin)數(shu)據(ju)。
|
|
